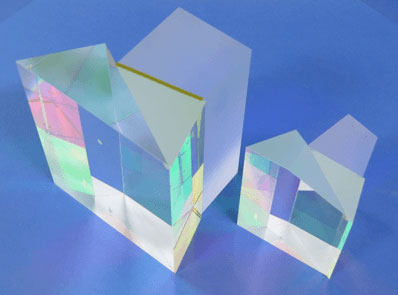

光路変更、色分離合成が可能なプリズムユニット製品

デジタルシネマ（映画館用）のプロジェクターメーカーにも採用される高精度な高輝度対応のガラスプリズムユニット。ダイクロイックコーティングにより、白色光源を３原色に色分離したり、３原色の画像の投影光を同一光路に合成するために使われます。コニカミノルタではガラス研磨、コーティング、接合、機構部品の取付などの製造技術だけでなく、迷光解析や色度値計算などの各種設計技術も有しており、画像表示素子や光源に対応した専用設計にも対応しています。

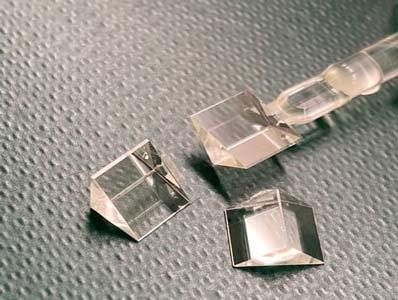

プラスチックプリズム

プラスチック成形だから実現可能な形状自由度と軽さ

プラスチックの形状自由度を活かし様々な用途に合わせた形状を付与することができます。（例：ハンドリング用フランジ、位置決め用形状、等）
ガラス製プリズムよりも重量を抑える事が可能なため、軽量化を図りたい製品への適用もご検討下さい。
また、多角形プリズムやプリズムアレイ等もご提案する事も可能です。

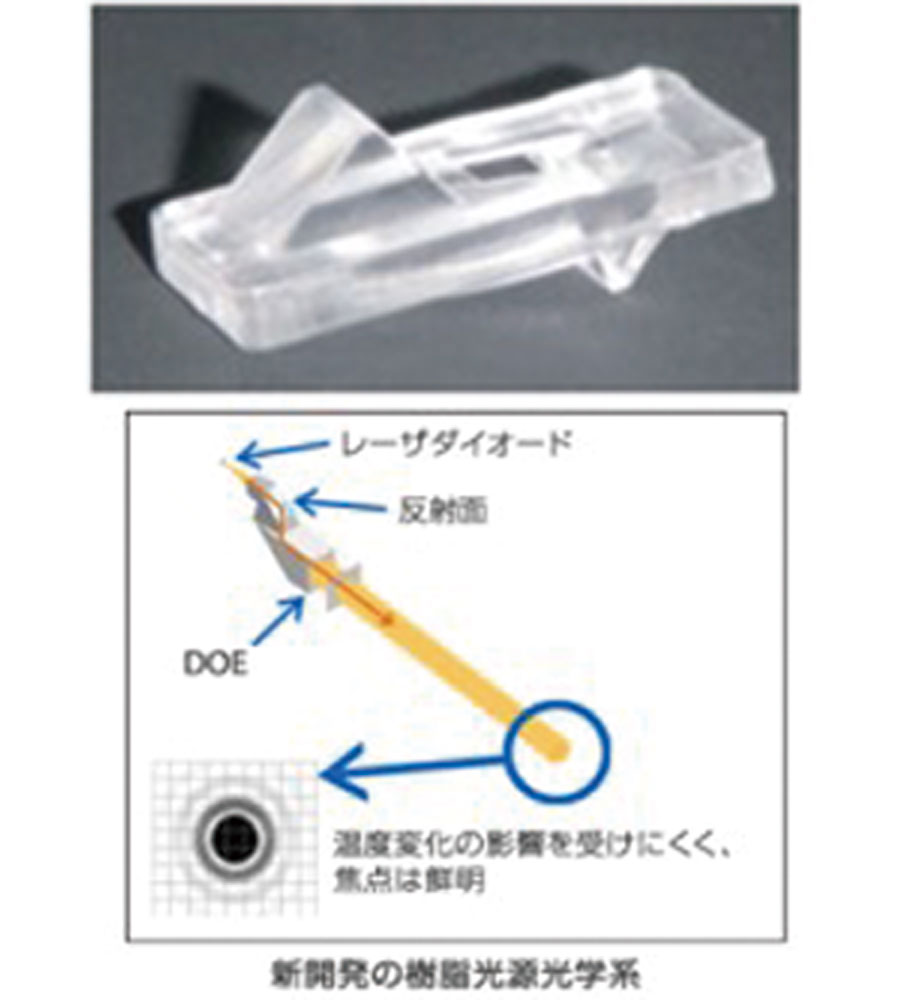

DOEコリメータ

レーザー光の整形素子

樹脂プリズムの応用例の一つとして、レーザープリンターなどに用いらているDOEコリメータは、レンズとミラーが一体になった製品です。レーザーダイオードの発したレーザー光をコリメータレンズによって平行光とした後、シリンダレンズによって、ポリゴンミラーの反射面近傍で副走査方向のみ集光させることができます。従来はこれらのレンズは一般にガラス非球面レンズが使用されますが、レンズコスト、組立コストを低減できる樹脂1部品での素子が可能です。２面の自由曲面形状の２つの反射面と入射・出射面を回折面とすることによって収差も少なく、温度に伴う性能変化を抑制することが可能です。
